Jak zaginać na rąbek stojący? Łączenia na rąbek stojący

Łączenia na rąbek stojący

Połączenia blach pokryciowych na rąbek stojący  jest pokazane na rys. 3.22. Arkusze lub taśmy są łączone z podkładem za pomocą łapek mocujących. Pokrycia o znacznych spadkach (powyżej 25º) i okładziny zewnętrzne można łączyć na rąbek pojedynczy. Rąbek stojący podwójny wykonuje się wtedy, gdy spadek jest większy od 3º, lecz mniejszy od 25º.

Rąbek stojący: pojedynczy, podwójny

Rys. 3.22. Rąbek stojący: a) pojedynczy, b) podwójny

Wykonanie.  Taśmy lub blachy zagina się i łączy ze sobą na ogól za pomocą maszyn, specjalnie w tym celu zapro­jektowanych.
W przypadku pokryć powierzchni niepłaskich należy stosować maszyny specjalne do profilowania oraz łączenia. Maszyny te służą do wykonywania krzywizny o promieniu min. 0,80 m. Ocenia się, że począwszy od promienia krzywizny ± 10 m wykonanie możne być klasyczne. Na rysunku 3.23 pokazano fazy wykonania rąbka stojącego podwójnego. Elementami łączącymi brzegi arkuszy z podkładem są łapki mocujące stałe lub przesuwne. (patrz rys. 1.1d,e).

Jak zaginać na rąbek stojący?

Fazy zaginania rąbka stojącego podwójnego

Rys. 3.23. Fazy zaginania rąbka stojącego podwójnego



Rysunek 3.24 przedstawia wykonanie rąbka stojącego podwójnego z użyciem łapki mocującej przesuwnej, a rys, 3.25 — wymiary rąbka

Fazy wykonania rąbka stojącego podwójnego mocowanego do podkładu łapką przesuwną

Rys. 3.24. Fazy wykonania rąbka stojącego podwójnego mocowanego do podkładu łapką przesuwną

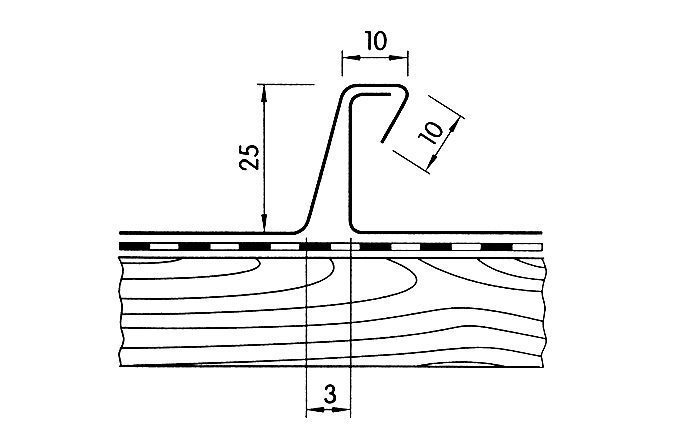

Wymiary rąbka stojącego

Rys. 3.25. Wymiary rąbka stojącego

Na uskoku stasuje się łączniki typu, jak pokazany na rys. 2.26. Ich kształty mogą być różne, zależnie od tego, czy przykrywają listwę czy rąbek stojący.

Łączenie stosowane na uskoku

Rys. 3.26. Łączenie stosowane na uskoku

Łapki (haftka) mocujące są przybijanie do podkładu i łączą arkusze blach bez lutowania. Są zaginane jednocześnie z rąbkiem stojącym. Stasuje się zarówno łapki stałe w celu nieprzesuwnego zamocowania blach względem podkła­du, jak i łapki przesuwne w celu zapewnienia swobodnej dylatacji blach pokrycia.

Liczba łapek mocujących wynosi 3 do 4 na metr szwu, a ich rozmieszczenie zależne jest od spadku dachu (rys. 3.27). W pobliżu dolnej krawędzi dachu rozstaw łapek jest mniejszy.

Rys. 3.27. Rozmieszczenie łapek mocujących na szerokości połaci zależnie od spadku. Wymiary w centymetrach

Zakresy stosowania poszczególnych typów połączeń

Wybór zastosowanego typu połączenia blach lub taśm miedzianych zależy od spadku połaci dachowej i od tego, czy jest to połączenie poziome, czy pionowe (ściślej: zgod­ne z linią spływu wody). Na rysunku 3.28 przedstawio­no graficznie zakresy stosowania różnych typów połą­czeń. Tam, gdzie ze względów technologicznych można zastosować kilka różnych rozwiązań, powinny decydo­wać względy estetyczne.

Zakresy stosowania poszczególnych typów połączenia blach pokryciowych

Rys. 3.28. Zakresy stosowania poszczególnych typów połączenia blach
pokryciowych

Okładziny zewnętrzne



Ściany osłonowe z zastosowaniem blach wykonuje się z arkuszy lub taśm ułożonych pionowo lub skośnie. Wykonanie okładzin zewnętrznych musi być szczególnie staranne, ponieważ są one całkowicie widoczne i często układane na dużych powierzchniach, najdrobniejsza wada odznacza się zatem bardzo mocno. Należy więc dbać o staranne przygotowanie taśm w warsztacie oraz używać do wykonania robót stosownych narzędzi i maszyn. Taśmy okładzinowe można łączyć bądź przez wykonanie nakładki (5 do 10 cm), bądź na rąbki pojedyncze. Jeżeli stosuje się łączenie na rąbki stojące, to przerywa się relief w linii połączenia.

Szczegóły połączeń okładzin zewnętrznych na krawę­dziach poziomych pokazano na rys. 4.1, a z rynnami – na rysunkach 4.2 i 4.3.



Połączenie taśmy okładziny z rynną stojącą

Rys. 4.1. Połączenie taśm okładziny z listwami tworzącymi krawędzie poziome Rys. 4.2. Połączenie taśmy okładziny z rynną stojącą

Rys. 4.3. Połączenie taśmy okładziny z rynną wiszącą

Rys. 4.3. Połączenie taśmy okładziny z rynną wiszącą
